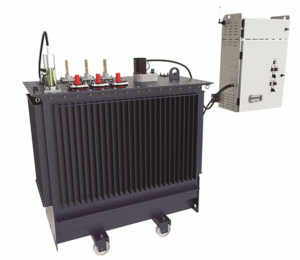

El primer piloto del transformador inteligente instalado en nuestra División de transformadores de Ormazabal

El primer piloto del transformador inteligente se instaló en nuestra División de transformadores de Ormazabal (enero de 2017), una de las instalaciones industriales de Ormazabal (Loeches, Madrid) para mantener estable la tensión y valorar la estrategia CVR (Conservation Voltage Reduction) teniendo en cuenta la generación fotovoltaica y la compensación reactiva. El objetivo de la estrategia CVR es conseguir una reducción significativa del pico de consumo sin coste alguno por medio de deslastre de carga.

Estrategia CVR y transforma.smart   Características: 15 / 0,42 kV, 630 kVA; 9 tomas ±4 % Tensión de paso 1 % Compensador de potencia reactiva: 175mVar Planta SPV: 263,34 kW

Los resultados de los ensayos muestran una clara dependencia entre los valores de la tensión y la potencia: activa y reactiva.

A modo de ejemplo, mostramos dos figuras donde puede observarse que, al disminuir la tensión, podemos reducir la potencia consumida.

Solución Ormazabal y reto:

La estrategia CVR facilita la reducción del pico de consumo y contribuye al ahorro de energía mediante la disminución de las magnitudes de la tensión a los límites mínimos permitidos sin afectar al rendimiento de los dispositivos finales. La reducción de la demanda de energía depende de los tipos de cargas conectadas. La estrategia CVR resulta más eficaz con cargas de corriente constantes o impedancia constante, casos en los que una reducción de la tensión da lugar a una reducción de la potencia. Además, las pérdidas podrían reducirse para cargas de impedancia constante debido a la reducción de la corriente. Los resultados de los ensayos en fábrica confirmaron la existencia de la relación entre los cambios de tensión y la reducción de la potencia activa / reactiva.

Principales beneficios para el cliente:

• En la mayoría de los casos (más del 50 % de los valores), una aplicación de la estrategia CVR por medio de dos cambios de tomas (cada una, 1 %) de transforma.smart proporciona un ahorro de potencia superior al 1,5 %.
• Se observó que cada cambio de toma permite describir implícitamente el tipo de carga aguas abajo.
