Ofrecemos soluciones de conexión a la red para un nuevo hospital en Panamá

El Gobierno de Panamá, a través del Ministerio de Salud, ha inaugurado un nuevo hospital en la provincia de Colón, siendo un moderno centro de referencia en materia de salud para la región.

Con motivo de la necesidad de asegurar la conexión de este hospital a la red eléctrica, el contratista eléctrico principal del proyecto ha confiado en Ormazabal para realizar la integración al suministro de la central eléctrica, que controla de forma global todas las vías de suministro y distribución de energía de la instalación.

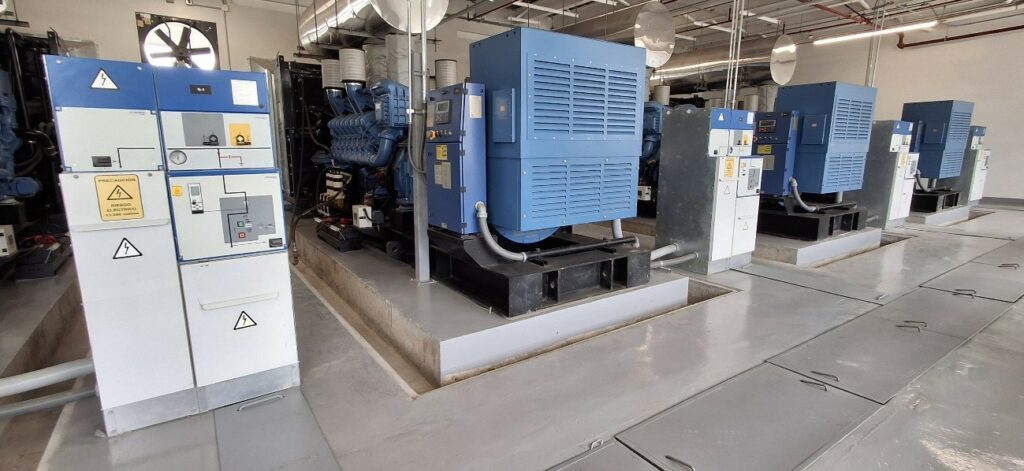

Para ello, el hospital cuenta con una red interna de media tensión protegida y controlada por celdas y equipos de protección y automatización de Ormazabal. Dado el carácter crítico de esta infraestructura, el hospital dispone de una central de suministro de emergencia de 8.4 MW, formada por cuatro generadores diésel de 2.1 MW cada uno.

La solución suministrada, gracias a la flexibilidad de los equipos de Ormazabal y a un gabinete de sincronismo diseñado específicamente para esta aplicación, permite una operación que garantiza un suministro eléctrico continuo y confiable, minimizando los tiempos de reposición ante anomalías y asegurando el servicio a la ciudadanía.

Solución de Ormazabal

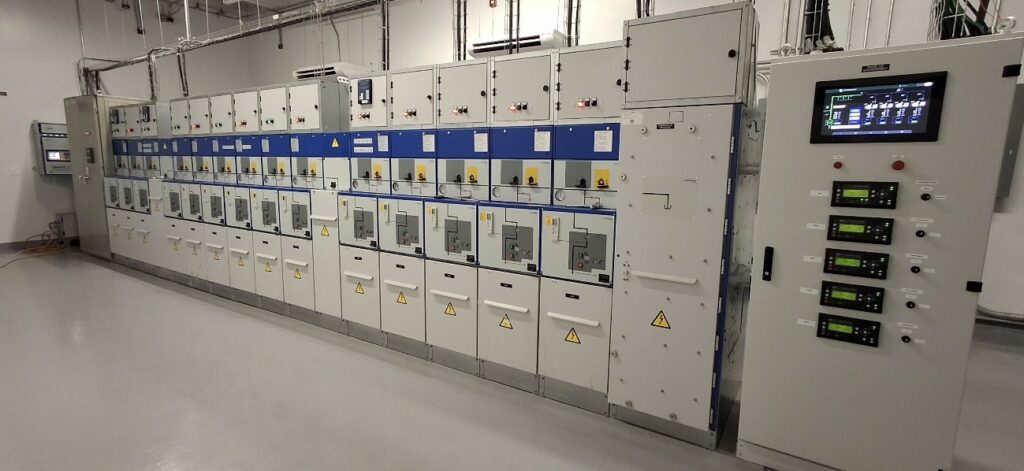

La solución propuesta incluye el suministro de todos los equipos necesarios para dar servicio a esta subestación. Entre otros se incorpora el suministro de celdas de media tensión, equipos de protección, controlador de automatización de subestación y un controlador de sincronismo de grupos diésel, diseñado específicamente para garantizar que toda la potencia instalada esté disponible mediante la puesta en paralelo de los 4 grupos.

La instalación cuenta con dos controladores específicos. Por un lado, uno de automatización de subestación cuyo objetivo es monitorizar las diferentes variables eléctricas y controlar el estado y de todas las celdas. Este controlador también monitoriza el estado del suministro de la red eléctrica, siendo el maestro que inicia la secuencia de transferencia a grupos o desde grupos e implementa la gestión de transferencia de las cargas. Este el controlador de la subestación también habilita la interconexión con otros sistemas tipo BMS mediante protocolo de comunicaciones DNP3.0, facilitando la flexibilidad a la hora de operar la instalación.

Por otro lado, un gabinete de sincronismo monitoriza y opera los grupos diésel. Este gabinete arranca, sincroniza y conecta los 4 grupos, garantizando la total seguridad tanto eléctrica como para las personas en la operación. Un SCADA local táctil permite a un operario conocer con todo lujo de detalle el estado no solo de los grupos generadores, sino de forma integral de toda la instalación. Al igual que el controlador de subestación el gabinete de sincronismo permite interconexión con sistemas BMS mediante protocolos de comunicaciones estándar.

Reto

El desafío era Proporcionar al cliente una solución completa y personalizada de automatización, protección y sincronismo. Adicionalmente, actuar como ventana única en todas las fases del proyecto, desde el diseño hasta la puesta en servicio.
